聚氨酯夹芯板“鼓包”和“空芯”顽疾，问题可能出在生产线这3个环节

一、 病征回顾：什么是“鼓包”和“空芯”？

• “鼓包”：指板材熟化定型后，面材出现不规则的局部凸起。切开后会发现，该处泡沫密度异常，可能伴有大的空洞或过密度芯材。

• “空芯”：指泡沫芯层未能完全填充上下蒙皮之间的空间，形成局部或连续的缺失区域，严重降低板材的粘结强度和整体力学性能。

这两种缺陷，本质上都是 “聚氨酯发泡反应过程”与“板材成型过程”不匹配 的结果。

二、 病灶剖析：生产线三大核心环节

环节一：发泡混合的“源头”——混合头与计量系统

这是问题的“心脏”。黑白料在混合头内必须实现瞬间、均匀、充分的微观混合。

• 常见病因：

  1. 混合头磨损或堵塞：导致物料混合不均，局部反应剧烈或不足。

  2. 计量精度波动：比例泵或流量计不准，提示严格的化学配比。

  3. 温度压力不稳：原料温度偏差±2°C，或注入压力不稳，会直接改变物料黏度和反应速度。

• 导致结果：混合不均的料浆注入后，反应放热不均，气体产生速率不一，在板材内部形成压力差，是形成“鼓包”和内部暗泡的首要原因。

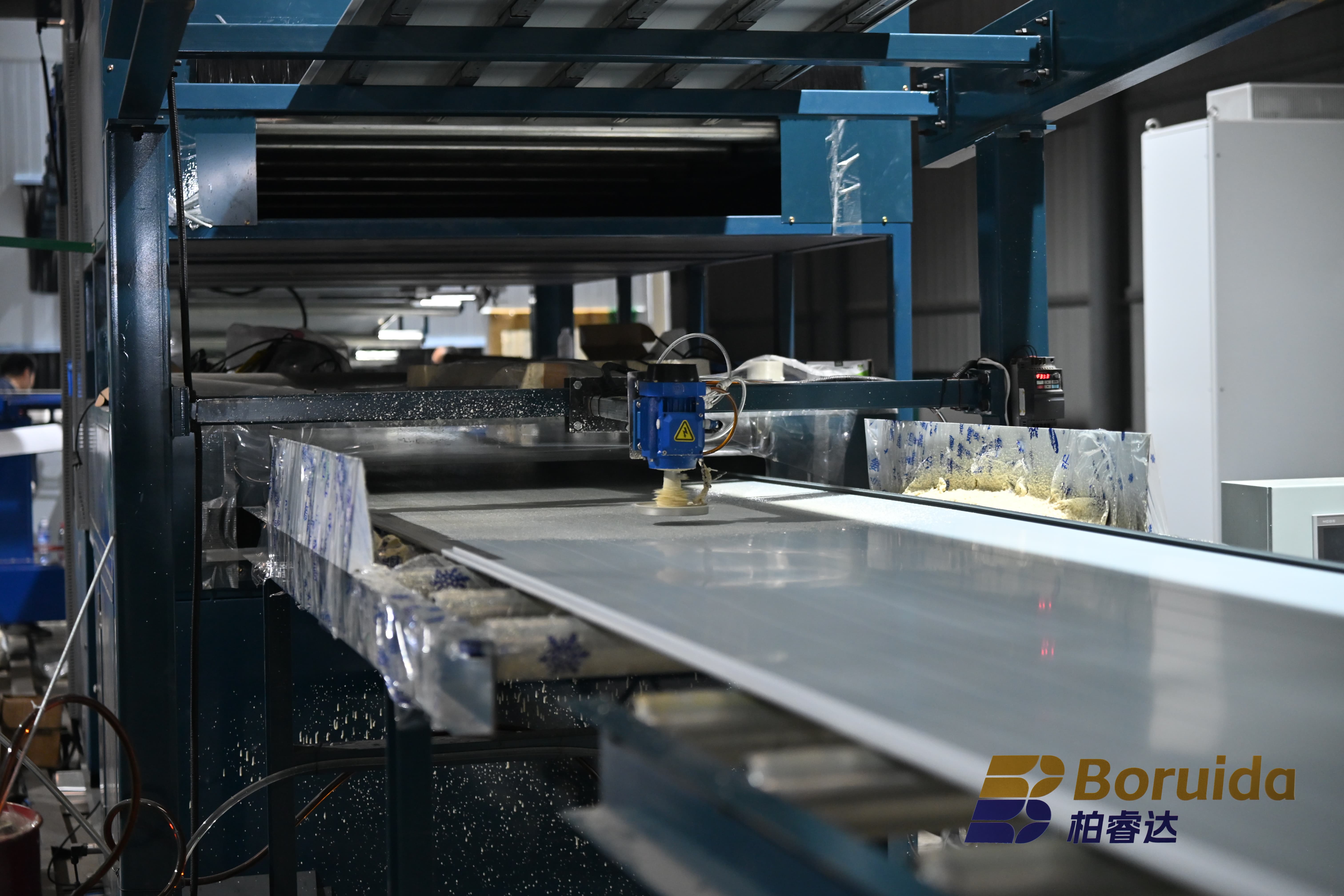

环节二：料浆分布的“路径”——浇注与平台系统

混合好的料浆如何被铺展到板材的每一个角落，决定了填充的均匀性。

• 常见病因：

  1. 浇注头设计不合理：传统单点浇注极易导致料浆堆积，流动前沿气体无法排出。

  2. 浇注速度与平台速度不匹配：速度不同步会导致料浆在板面布厚薄不均。

  3. 平台（履带）平整度与清洁度：平台不平或有残留物，会导致上下蒙皮间隙不均，薄处可能已填充完成，厚处却料浆不足，形成“空芯”。

• 导致结果：料流分布不均，直接造成局部缺料（空芯）或局部积料（鼓包的前身）。

环节三：成型定型的“压力”——加压与同步系统

这是赋予板材平整外观和紧密芯层的关键一步。

• 常见病因：

  1. 压力施加不均：上下压板平行度差，液压系统不同步，导致板材各点受到的压力不一致。

  2. 压力时机不当：加压过早，会阻碍泡沫正常膨胀，迫使气体在内部积聚；加压过晚，泡沫已基本定型，无法压实。

  3. 压力值设定错误：压力不足，无法抑制过度膨胀和排出气泡；压力过大，会压塌泡沫细胞结构。

• 导致结果：压力失控是“鼓包”缺陷*直接的物理成因。不均匀的压力会迫使反应气体向低压区迁移、汇聚，撑起蒙皮。

三、 柏睿达的“系统疗法”：从设计源头杜绝缺陷

在柏睿达的聚氨酯夹芯板生产线设计中，我们针对以上三个环节进行了针对性强化：

1. 针对环节一：我们采用高速压力自清洁式混合头，确保每一循环混合效果一致；搭配全伺服智能计量系统，实现配比与温度的双闭环精准控制，从源头保证反应稳定性。

2. 针对环节二：我们设计多孔排布式扇形浇注头（或可根据需求定制往复扫描式浇注），实现料浆的宽带均匀摊铺。同时，输送平台采用激光校准，确保全长范围内的极高平整度，并与浇注系统实现联动控制。

3. 针对环节三：我们的液压同步加压系统，通过精密传感器和伺服阀控制，确保上下压板像“双手合十”一样均匀、同步地闭合，并在发泡膨胀的关键阶段提供恒定的成型压力，有效引导和排出气体。

四、 给生产者的快速自查清单

如果您正受此类问题困扰，请按此顺序检查：

1. 检查原料与配方：确认无误后，重点转向设备。

2. 检查混合头与计量：记录并对比每次浇注的流量、压力曲线是否一致。

3. 检查浇注与平台：观察料流摊铺形状，测量平台多点高度差。

4. 检查加压系统：在空载状态下，观察上下压板闭合时的缝隙是否均匀一致。




结语

“鼓包”与“空芯”不是绝症，而是生产线向您发出的“精度提示”。解决它需要系统的思维，而非零敲碎打的修补。

我们始终相信，一台好的设备，不仅是生产的工具，也是品质的守护者。

如果您正在为板材的顽固缺陷寻找针对性解决方案，或计划投入一条能稳定产出高品质板材的生产线，欢迎随时与我们联系。柏睿达团队愿以我们的经验，为您提供详尽的技术分析与方案规划。
